شبیه سازی مبدل بوست – حلقه باز Boost converter – Open loop

امروز، شبیه سازی مبدل بوست حلقه باز Boost Converter – Open loop را در محیط سیمولینک از نرم افزار Matlab برای شما کاربران گرامی آماده کرده ایم. مبدل بوست Boost Converter نوعی مبدل DC-DC افزاینده است. از این مبدل برای رگولاته کردن منابع تغذیه DC و ایجاد ترمز موتورهای DC استفاده می‌شود. در این مبدل، ولتاژ خروجی همواره بزرگتر از ولتاژ ورودی خواهد بود. از آنجایی که اساس کار این مبدل‌ها سوئیچینگ (کلیدزنی) است، برای از بین بردن ریپل موجود در ولتاژ خروجی از یک خازن استفاده می‌گردد و همچنین با استفاده از یک دیود، جریان خروجی باید یکسو گردد تا بارهای راکتیو بتوانند بدون مشکل تغدیه شوند.

سلف موجود در قسمت ورودی مدار، انرژی مورد نیاز خود را در هنگام بسته بودن کلید از ولتاژ ورودی دریافت و در هنگام باز شدن کلید، این انرژی را آزاد می‌سازد. در نتیجه در حالت پایدار، ولتاژ خروجی مقداری ثابت و بزرگتر از ورودی خواهد بود. از جمله کاربردهای مبدل بوست افزایش ولتاژ DC از سطح پایین به بالا و اصلاح ضریب قدرت می باشد.

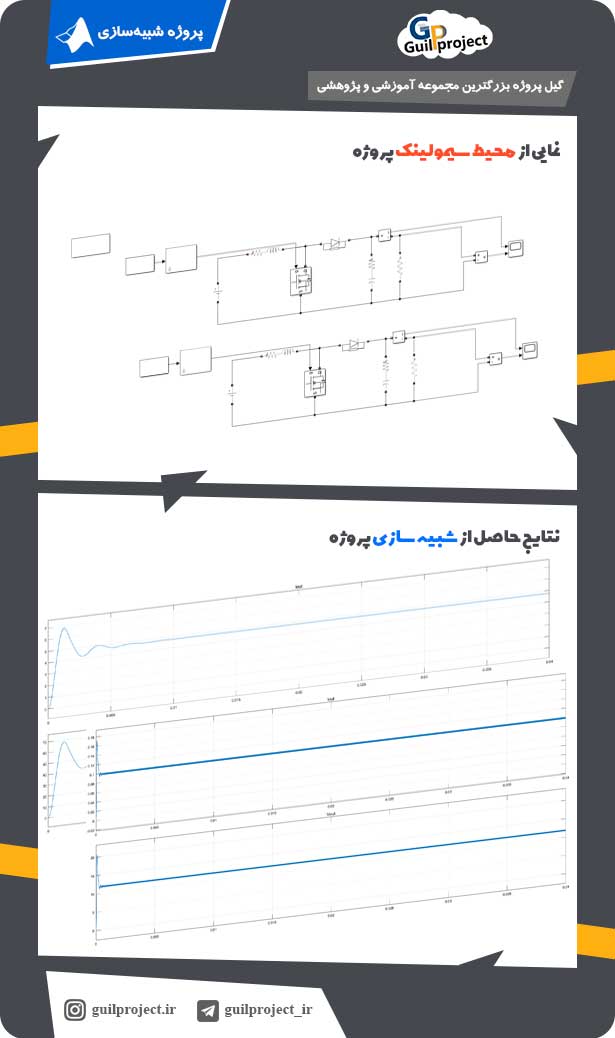

در ادامه، بلوک دیاگرام سیمولینک و خروجی این شبیه سازی برای شما نمایش داده می شود. شما می توانید این فایل را به راحتی، تحلیل و بررسی نمایید و در پروژه های تحقیقاتی خود، از آن استفاده کنید. لازم به ذکر است که شبیه سازی مذکور، حاوی یک فایل ویدویی از نحوه اجرای پروژه می باشد. همچنین، این شبیه سازی شامل دو اسیلوسکوپ است که خروجی های مختلفی از مدار را به ما نشان می دهد.

در پروژه مذکور دو مبدل بوست حلقه باز با سطوح ولتاژی مختلف ارائه شده است. سطوح ولتاژی هر یک از این مبدل ها در رنج ۵ تا ۱۲ ولت و ۲۴ تا ۴۸ ولت می باشد. لازم به ذکر است که مقادیر عددی هر یک از اجزای مدار به تفکیک در داخل فایل سیمولینک قید شده می باشد.

نکته ۱: این پروژه در محیط سیمولینک Simulink از نرم افزار Matlab R2018a نسخه ۶۴ بیت پیاده سازی و اجرا شده است.

نکته ۲: در این پروژه دو مبدل بوست حلقه باز با دو سطح ولتاژ مختلف شبیه سازی شده است.

نکته ۳: این پروژه حاوی دو اسیلوسکوپ است که هر یک به تفکیک خروجی مبدل ها را نشان می دهد.

نکته ۴: این مجموعه شامل یک فایل سیمولینک با پسوند mdl و slxc است.

نکته ۵: این محصول به صورت کامل توسط گیل پروژه آزمایش و تست شده است.

نکته ۶: مشخصات بلوک دیاگرام های مبدل بوست حلقه باز Boost Converter – Open loop از روی تصویر حذف شده اند. توجه فرمایید که این مشخصات و پارامترهای مورد نیاز در شبیه سازی مذکور، داخل فایل اصلی که شما آن را از این سایت (گیل پروژه) تهیه می کنید، موجود است.

نکته ۷: این پروژه حاوی یک فایل تصویری از نحوه اجرای پروژه یاد شده است.

نکته ۸: کلیپ تصویری راهنما کاملا اختصاصی می باشد و توسط گیل پروژه تهیه شده است.
