شبیه سازی مبدل باک در Simulink

امروز، شبیه سازی مبدل باک Buck Converter را در محیط سیمولینک از نرم افزار Matlab برای شما کاربران گرامی آماده کرده ایم. در ادامه، بلوک دیاگرام سیمولینک و خروجی این شبیه سازی برای شما نمایش داده می شود. شما می توانید این فایل را به راحتی، تحلیل و بررسی نمایید و در پروژه های تحقیقاتی خود، از آن استفاده کنید. لازم به ذکر است که شبیه سازی مذکور، حاوی یک فایل راهنمای جامع به زبان فارسی می باشد. همچنین، این شبیه سازی حاوی دو اسیلوسکوپ است که خروجی های مختلفی از مدار را به ما نشان می دهد.

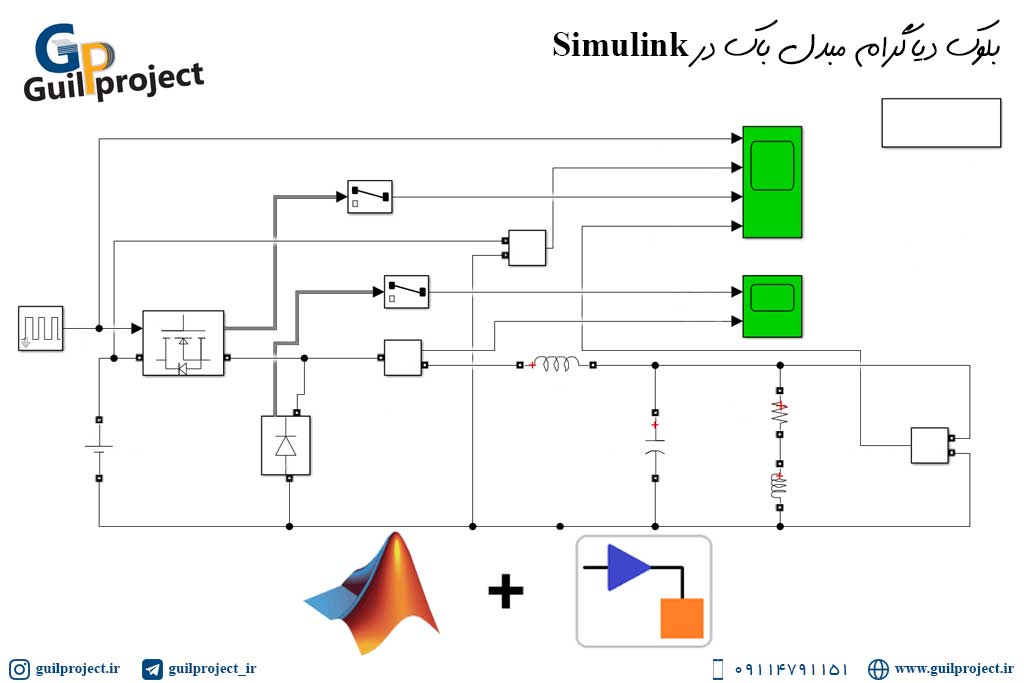

تصویری از بلوک دیاگرام سیمولینک مبدل باک Buck Converter:

در این تصویر مشخصات بلوک دیاگرام های مبدل باک Buck Converter حذف شده اند.

توجه فرمایید که: این مشخصات و پارامترهای مورد نیاز در شبیه سازی مذکور، داخل فایل اصلی که شما آن را از این سایت (گیل پروژه) تهیه می کنید، موجود است.

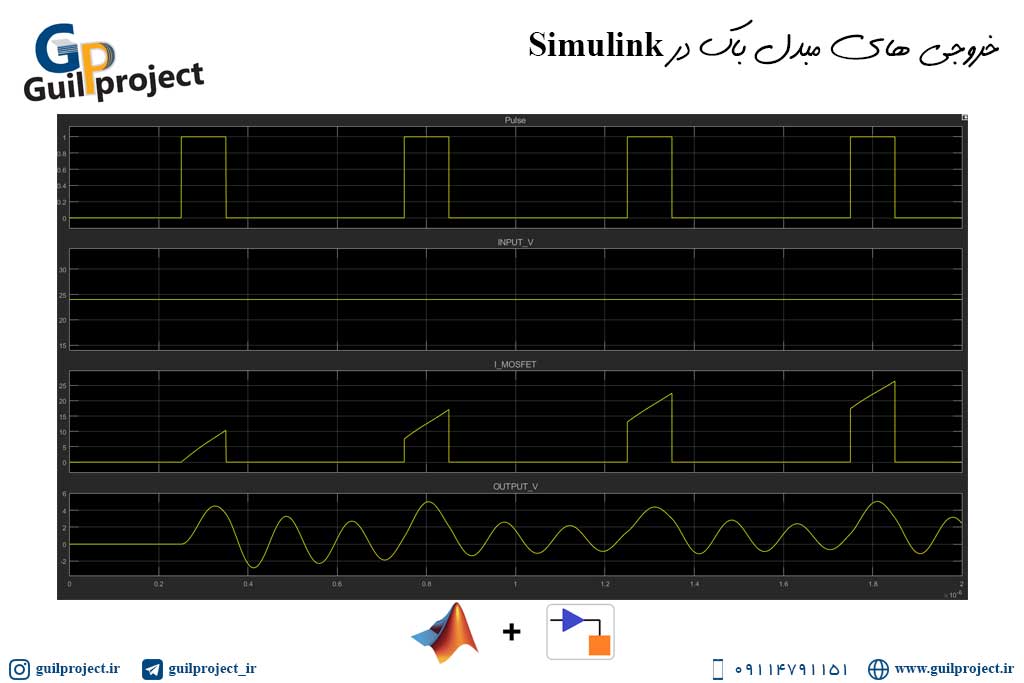

تصویری از خروجی مبدل باک Buck Converter در محیط سیمولینک:

این تصویر خروجی، از نرم افزار Matlab R 2018 a به دست آمده است. این شبیه سازی شامل خروجی های متنوعی از قسمت های مختلف مبدل باک Buck Converter مذکور که شامل پالس ورودی، ولتاژ ورودی، جریان ماسفت، ولتاژ خروجی و غیره است، می باشد.
