مدلسازی و شبیه سازی میکروگرید (ریزشبکه) در Simulink

Simulation of micro grid in simulink
(دیدگاه 1 کاربر)
توضیحات مختصر محصول

امروز، پروژه مدلسازی و شبیه سازی میکروگرید (ریزشبکه) ۱۴ باسه را در محیط سیمولینک از نرم افزار Matlab برای شما کاربران گرامی آماده کرده ایم. المان ها و ادوات این مدار شامل ۱۴ باس، سلول خورشیدی (آرایه فتوولتائیک)، دیزل ژنراتور ۵۰ کیلووات، سیستم ذخیره ساز انرژی (باتری)، بارهای غیرخطی، خطوط انتقال مدلسازی شده به صورت مدل پی، اسیلوسکوپ های متنوع برای دیدن خروجی و عملکرد هر المان در مدار و غیره می باشد. در ادامه، بلوک دیاگرام سیمولینک و یکی از ۹ خروجی این شبیه سازی برای شما نمایش داده می شود. لازم به ذکر می باشد که در این شبیه سازی ۹ خروجی متفاوت از قسمت های مختلف این ریزشبکه حاصل شده است و شما می توانید آن ها را به راحتی، تحلیل و بررسی نمایید و در پروژه های تحقیقاتی خود، از آن استفاده کنید.

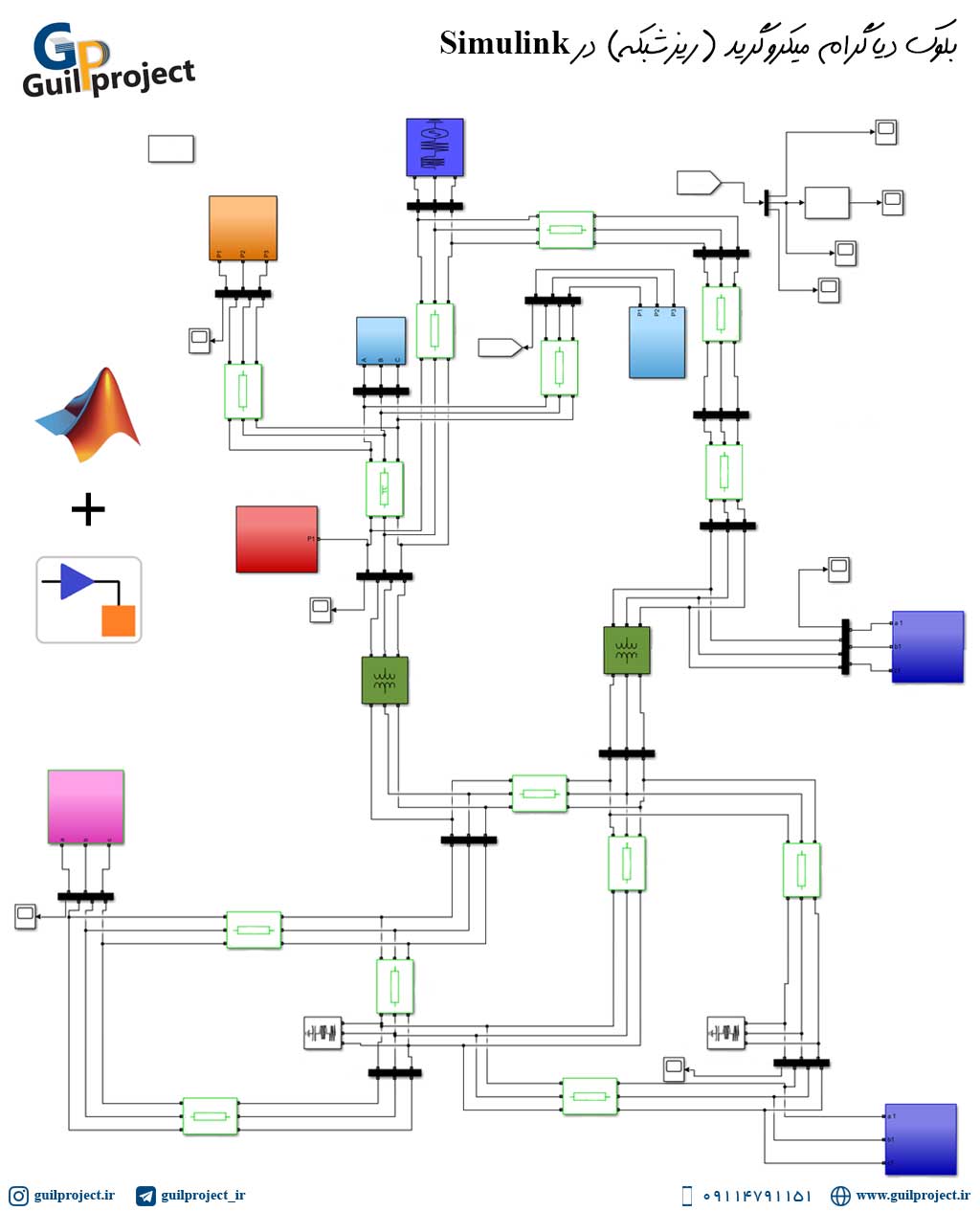

تصویری از بلوک دیاگرام سیمولینک میکروگرید (ریزشبکه):

در این تصویر مشخصات بلوک دیاگرام های میکروگرید (ریزشبکه) حذف شده اند.

توجه فرمایید که: این مشخصات و پارامترهای مورد نیاز در شبیه سازی مذکور، داخل فایل اصلی که شما آن را از این سایت (گیل پروژه) تهیه می کنید، موجود است.

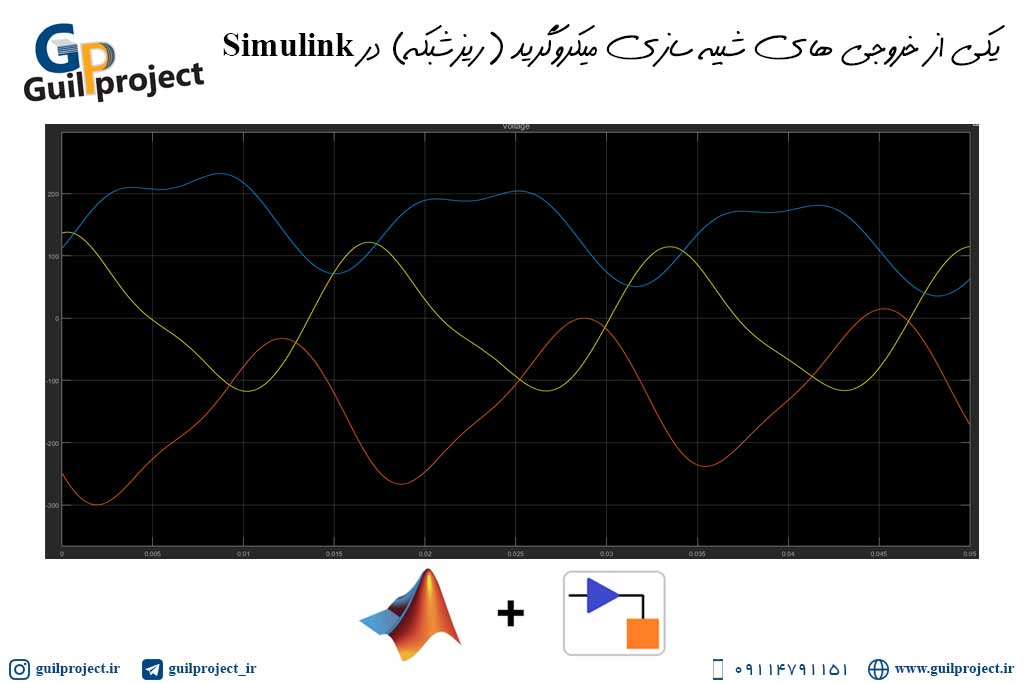

تصویری از خروجی میکروگرید (ریزشبکه) در محیط سیمولینک:

این تصویر خروجی، از نرم افزار Matlab R 2018 a به دست آمده است. این شبیه سازی شامل خروجی های متنوعی از قسمت های مختلف میکروگرید (ریزشبکه) مذکور می باشد. در تصویر زیر فقط یک خروجی از ۹ خروجی به دست آمده نشان داده شده است. نمودار موجود در این تصویر مربوط به ولتاژ سه فاز باس شماره ۳ می باشد.



دوستان گرامی توجه فرمایید:

نکته ۱: تصویر خروجی نشان داده شده در قسمت بالا، مربوط به خروجی حاصل از اسیلوسکوپ شماره ۸ این شبیه سازی است.

نکته ۲: این مجموعه شبیه سازی شده، عملکرد و رفتار قسمت های مختلف میکروگرید (ریزشبکه) که دارای ۱۴ باس است را در حضور المان ها و ادوات مختلف داخل محیط سیمولینک از نرم افزار MATLAB نشان می دهد.

نکته ۳: این مجموعه شامل یک فایل سیمولینک با پسوند Slx است.

نکته ۴: این محصول به صورت کامل توسط گیل پروژه آزمایش و تست شده است.

نکته ۵: این محصول بر روی نرم افزار Matlab R 2018 a به درستی اجرا و شبیه سازی شده است.

نکته ۶: خروجی نشان داده شده در تصویر فوق مربوط به باس شماره ۳ است.

نکته ۷: این شبیه سازی حاوی ۹ خروجی می باشد.



پکیج مذکور به صورت کامل تست شده می باشد. اکنون ما (گیل پروژه) این بسته شبیه سازی شده را به صورت جامع، بدون باگ و آزمایش شده، برای استفاده و مطالعات تحقیقاتی شما دوستان گرامی ارائه کرده ایم.



در صورت خرابی لینک دانلود، به پشتیبانی گیل پروژه اطلاع دهید. لینک دانلود در اسرع وقت اصلاح می شود و لینک جدید برای شما ارسال می گردد.مدیریت گیل پروژه

نمایش بیشتر
